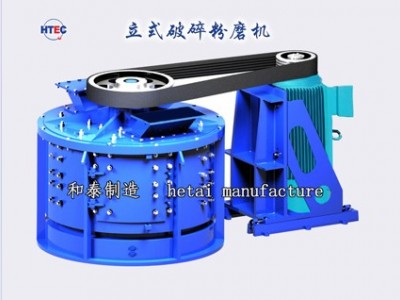

工作原理
立式破碎粉磨机是利用物料自重进给,通过进料口落入破碎腔内上面的护板上,借助转子的离心力将物料甩向筒体的内壁,在反弹力和重力的联合作用下,碎料飞返内腔;同时,向下进给,与安装在内壁上的反击板猛烈碰撞和物料互相撞击,使物料破碎或产生大量裂纹;接着物料进入一层粉磨腔内,物料呈螺旋状下落,经冲压、挤压,使用裂纹的物料进一步被破碎,接着细化的物料继续向下迁移,又进入二层粉磨区。
在二层粉磨腔中,物料即经受了撞击粉碎,又经受了碾磨粉碎。由于粉磨区入料口与出料口所产生的阻力,使粉料在这个区域内处于封闭研磨状态,使物料达毫米级以下的细度。当物料经出料斗排出时,平均粒度。
该机采用反击破碎机理,与其它同类设备相比,节能约20%,生产效率提高20-25%。如果用于破磨流程,对于系统的节能和磨机产量的提高,效果更加显著。
性能特点
1. 壳体:进料斗、筒体都是采用钢板焊接而成的,机盖是整体铸造。壳体上设置若干个检修门,备维修时用。
2. 转子部件:转子部件主要由主轴、平键、转子架、轴套等组成,主轴通过重型滚子轴承支承,可以在物料载荷大时具有稳定性,同时延长轴承寿命。
3. 胀套联轴器:是靠正压力产生胀紧力,通过胀紧力产生摩擦力传递扭矩;而且有传递扭矩大、对中性好、结构简单可靠、拆装方便等优点,还可起到缓冲和过载保护作用。
4. 调整机构:采用螺栓螺母及垫片调节,其结构简单、维修方便、操作灵活迅速。采用螺栓及垫片调节,可以调整粉磨锤头及反击板的间隙,补偿锤头与反击板的磨损。
PM型立式破碎粉磨机属于细碎、研磨一体机,结构为立轴、无筛网式。锤头特殊联接间隙易调整,可以调整粉磨锤头及反击板的间隙,补偿锤头与反击板的磨损。出粒度细,平均<1mm占80%。底部无筛条,经久耐用,运转平稳,防尘性能好。其结构简单、维修方便、操作灵活迅速。
5. 破碎机的保护:采用带传动及胀套联轴器,均有过载保护的功能。
6. 润滑系统:由油站及控柜两部分组成,油站由油箱、油泵、过滤器、冷却器,各种阀门和管道以及安放在油站管道上的仪表组成,既能对轴承润滑,同时也能起到冷却及将杂质带走。
7.电控系统:可选配,电控采用软启动。
8.监控系统:可选配,监控轴承振动及温度。
9. 该机为立轴结构,体积小,占地面积小。结构合理、简单、紧凑,操作简便,安装方便,维护量小,维修方便。

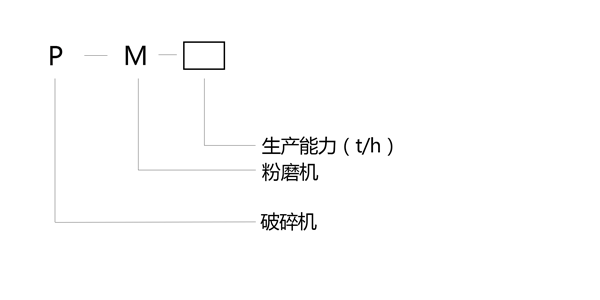

型号说明

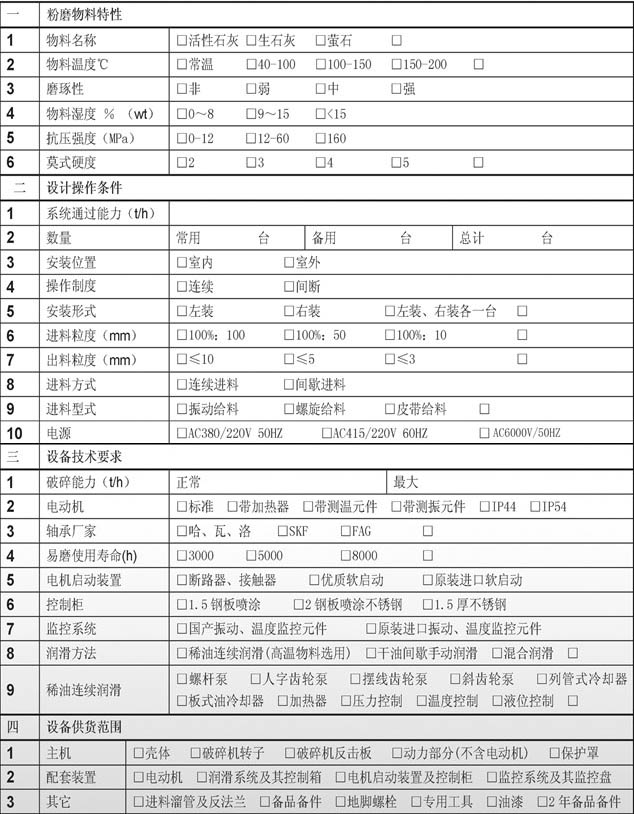

订购须知
选购参数表
