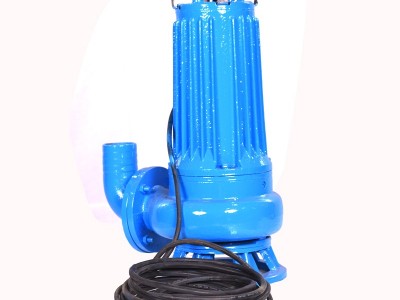

QW型无堵塞潜水排污泵

• 流量范围：15~3800m3/s

• 扬程范围：5~45m

• 输送温度：不超过40摄氏度

• 进口压力：5~45m

• 密封形式：填料密封、机械密封

• 水泵材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

•


          QW潜水排污泵系列产品只需要接上出口管道把泵吊入到水池通上电源即可投入使用，大流量潜水排污泵可以选择耦合式安装对检修维护也及其方便，只需要把耦合装置固定在水池底部，带上耦合器顺着耦合器的导轨滑落到水池底部自动与耦合装置出水法兰自动吻合对接即可投入使用，是三昌在同类排污泵的基础上，经过多次优化升级成功的一款排污泵类产品。

            参数范围：

           流量Q15~3800m3/s；

           扬程H5~45m；

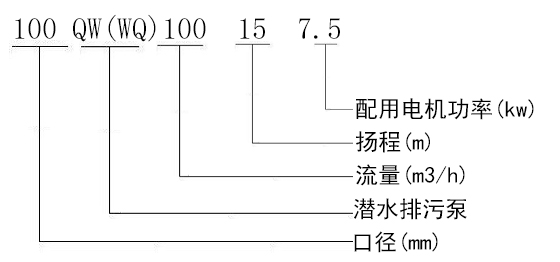

            型号意义:

           例如：100QW(WQ)100-15-7.5；

           100-口径(mm)；

           QW(WQ)-潜水排污泵；

           100-流量(m3/h)；

           15-扬程(m)；

           7.5-配用电机功率(kw)。

           主要用途

           适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

            使用条件

           1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用；

           2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间；

           3、海拔高度不超过1000米；

           4、输送介质年粘度不超1000CP；

           5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;

           6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;

           注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！

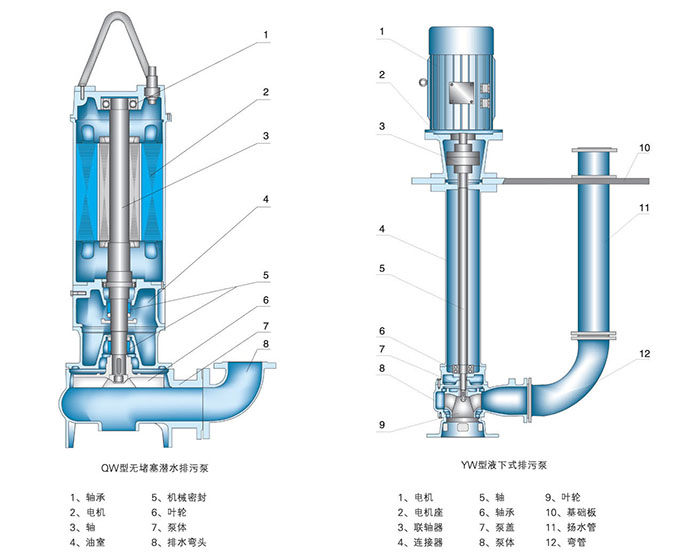

QW潜水排污泵结构图

            产品特点：

           1、QW无堵塞潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

           2、设计合理，效率高，节能效果显著。

           3、采用双道串联机械密封，材质为硬质耐腐碳化钨，耐用、耐磨，可使泵安全连续运行8000小时以上。

           4、结构紧凑，体积小，移动方便，安装简单，无需建泵房，减少工程造价。

           5、油室内设有油水探头，对泵实施绝对保护。

           6、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。

           7、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

           8、QW型无堵塞潜水排污泵的电机可采用水套式外循环冷却系统，保证电泵在无水（干式）状态下安全运行。

           9、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。

           10、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
