矿用触控自动洒水降尘装置

ZPC127矿用触控自动洒水降尘装置（以下简称装置），由ZP-127Z矿用自动洒水降尘装置主控箱（以下简称主控箱），ZP-5C矿用自动洒水降尘装置用触控传感器（以下简称传感器），以及执行器矿用防爆电磁阀等组成，主要用于煤矿井底车场、皮带传送机等粉尘作业场所。通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。

3   主要技术参数

3.1  ZP-127Z矿用自动洒水降尘装置主控箱

a)   输入电压：127VAC；

b)   电压波动范围：标称值的80%～120%；

c)   输入控制信号：（1.8～9.0）V；

d)   输出电压偏离值：额定输出值的±5%；

e)   本安输出：9V/123mA；

最高输入电压Um：152V；

最高输出电压Uo：10.1V；

最高输出电流Io：126.0mA；

最大外部电感Lo：3.0mH；

最大外部电容Co：71uF；

f)   尺寸：351  mm×180 mm×100 mm。

g)        重量：≤8.4㎏。

3.2  ZP-5C矿用自动洒水降尘装置用触控传感器

工作电压：5V ±0.5 DC

工作电流: ≤20mA

输入信号：振动信号

输出信号：当皮带上的煤或机车的受电弓使触控传感器的触杆倾斜约30度时，传感器的输出（2～5）V DC的电压信号；无物体触动触控传感器的触杆时，传感器输出≤0.5V DC的电压信号。

  尺寸：365 mm×90 mm×58 mm

  重量：≤1.2㎏。

3.3  DF4/6矿用防爆电磁阀

a)   输入电压：127V AC；

b)   电压变化适应范围：额定电压标称值的80%～120%；

c)   功率消耗：≤28W；

d)   水压适应范围：（0.2～6.0）MPa。

4   工作原理

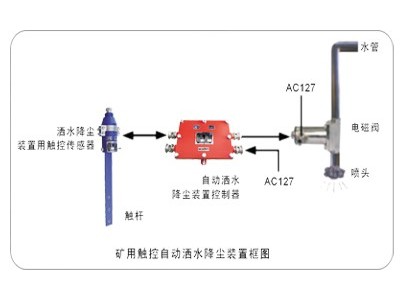

该装置主要由主控箱、传感器和执行器组成（装置组成见附录A）。主控箱主要起信号处理、控制和提供传感器电源的作用。传感器检测到的信号，送主控箱处理，然后由执行机构进行洒水除尘。其原理框见图1所示。

4.1   主控箱

主控箱由隔爆本安电源、输入电路、CPU控制电路和输出电路组成。
